产品详情



<

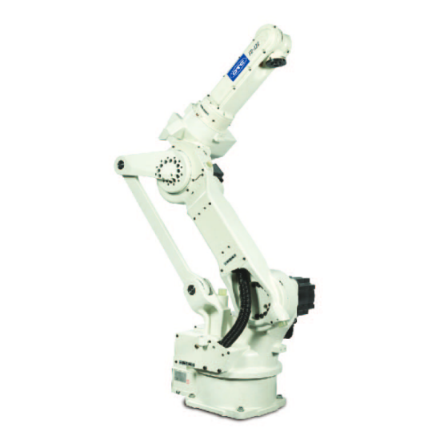

名称NA20
规格垂直多关节
轴数6
最大可搬重量20KG
位置重复精度±0.07mm
驱动方法AC伺服马达
驱动容量7900W
位置重复精度绝对值编码器

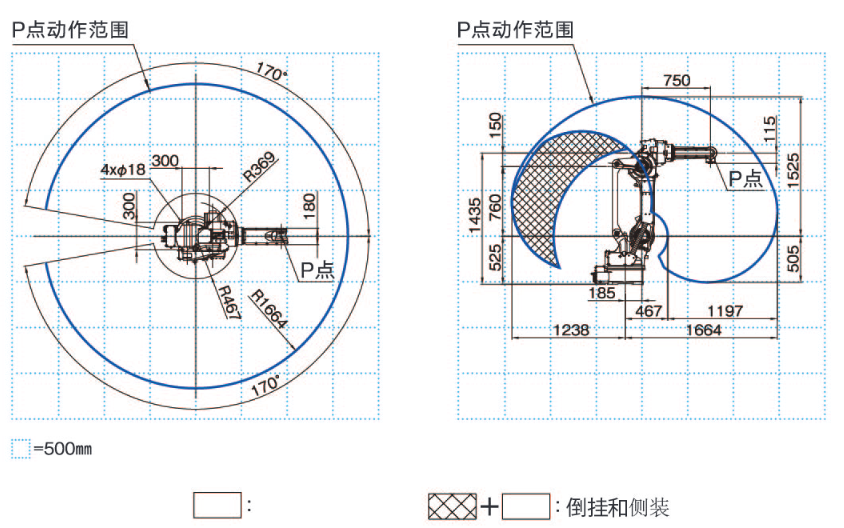

动作范围基本轴J1(旋转)±170°
J2(前后)-70°~+60°
J7(旋转2)-
J3(上下)-140°~+240°(注1)
手臂轴J4(回转)±180°
J5(摆动)-50°~+230°
J6(扭转)±360°(注2)
最大速度基本轴J1(旋转)3.40rad/s195°/s
J2(前后)3.32rad/s190°/s
J7(旋转2)-
J3(上下)3.14rad/s180°/s
手臂轴J4(回转)6.98rad/s400°/s
J5(摆动)6.98rad/s400°/s
J6(扭转)10.5rad/s600°/s
手臂负荷能力允许扭矩J4(回转)43.7N·m
J5(摆动)43.7N·m
J6(扭转)19.6N·m
允许惯性矩J4(回转)1.09kg·m²
J5(摆动)1.09kg·m²
J6(扭转)0.24kg·m²
机器人动作范围截面面积3.32m²×340°
使用环境条件温度:0~45℃、湿度:20~80%RH(无结露)
本体重量355kg
第3轴可载重量20kg(注3)
安装方法地面、吊装
本体颜色白色(芒赛尔色标10GY9/1)
防护等级-
注)1、机器人正装用于焊接时,第3轴的动作范围将受限制
       2、第6轴的动作范围会因第5轴的姿态而受限制
       3、根据手腕轴的搭载重量不同,可搭载的重量也会有不同
